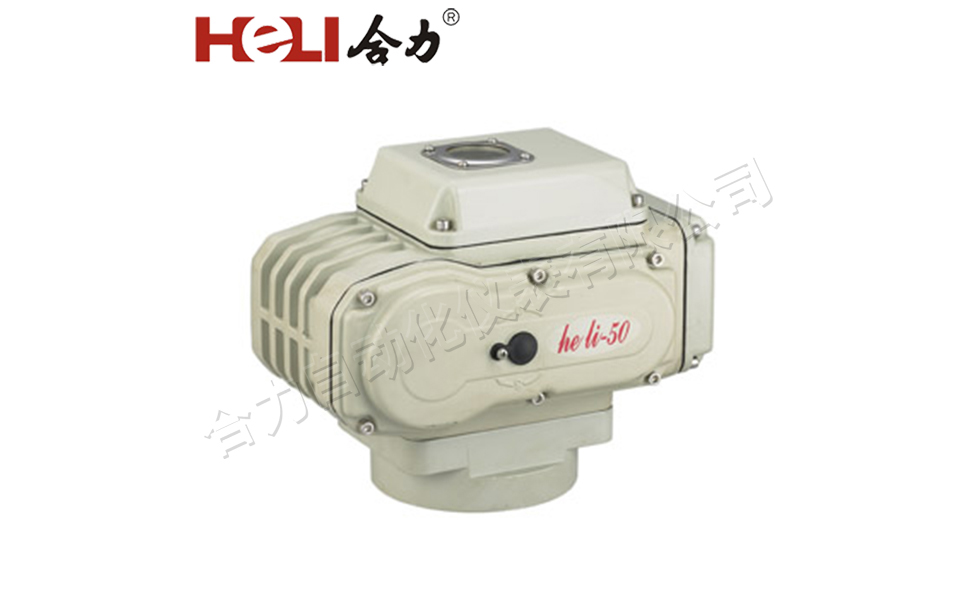

HL系列電動執行器用于控制0 ~ 300旋轉的閥門及其他同類產品,如蝶閥、球閥、風門、旋塞閥、百葉閥等，它以AC415V、380V、240V、220V、110V、DC12V、24V、220V交流電源為驅動電源，以4-20mA電流信號或0-10V DC電壓信號為控制信號,可使閥門運動到所需位置，實現其自動化控制，**輸出扭矩達6000N-m，可以廣泛應用于石油、化工、電力、冶金、制藥、造紙、能源、水處理、船舶白紡織、食品加工、樓宇自動化等領域。同時更具有體積小、重量輕、外形精美、結構獨特、緊湊、起閉迅速、易于安裝、操力矩小，操作方便,數顯閥位、無須維護及使用安全方便等諸多優點。
概述
HL系列電動執行器用于控制0 ~ 300旋轉的閥門及其他同類產品,如蝶閥、球閥、風門、旋塞閥、百葉閥等，它以AC415V、380V、240V、220V、110V、DC12V、24V、220V交流電源為驅動電源，以4-20mA電流信號或0-10V DC電壓信號為控制信號,可使閥門運動到所需位置，實現其自動化控制，**輸出扭矩達6000N-m，可以廣泛應用于石油、化工、電力、冶金、制藥、造紙、能源、水處理、船舶白紡織、食品加工、樓宇自動化等領域。同時更具有體積小、重量輕、外形精美、結構獨特、緊湊、起閉迅速、易于安裝、操力矩小，操作方便,數顯閥位、無須維護及使用安全方便等諸多優點。
搭配高性能執行模塊
技術參數
型號 | HL-05A | HL-10A | HL-20A | HL50A | HL-100A | HL-200A | HL-400A | HL-600A | |
性能 | 電源 | DC12V、DC24V、DC220V、AC24V、AC110V、AC220V、AC380V；50/60Hz | |||||||
電機功率 | 10W | 23W | 40W | 90W | 100W | 100W | 200W | 200W | |
額定電流 | 0.24A（AC220） | 0.32A（AC220） | 0.48A（AC220） | 0.92A（AC220） | 1.0A（AC220） | 1.2A（AC220） | 2.1A（AC220） | 2.1A（AC220） | |
輸出力矩 | 50Nm | 100Nm | 200Nm | 500Nm | 1000Nm | 2000Nm | 4000Nm | 6000Nm | |
運行時間 | 30S | 30S | 30S | 30S | 50S | 100S | 100S | 150S | |
轉動角度 | 0~360° | 0~90° | |||||||
輸入信號 | 4~20mA、DC、1~5VDC、0~10VDC（其它可出廠前選定） | ||||||||
輸出信號 | 4~20mADC（其它可出廠前選定） | ||||||||
精度等級 | 1% | ||||||||
重量 | 2.2kg | 4.0kg | 7.0kg | 7.8kg | 11.2kg | 11.8kg | 32kg | 32.5kg | |
耐壓等級 | DC12V、DC/AC24V；500VAC/1分鐘 1500VAC/1分鐘 | ||||||||
絕緣電阻 | DC12V、DC/AC24V；100MΩ/300VDC 100MΩ/500VDC | ||||||||
防護等級 | IP-67 | ||||||||
環境溫度 | -25℃~60℃（其它溫度可定做） | ||||||||
安裝角度 | 任意角度 | ||||||||
箱體材質 | 鋁合金壓鑄件 | ||||||||
選裝功能 | 加熱除濕器、過熱故障信號 | ||||||||

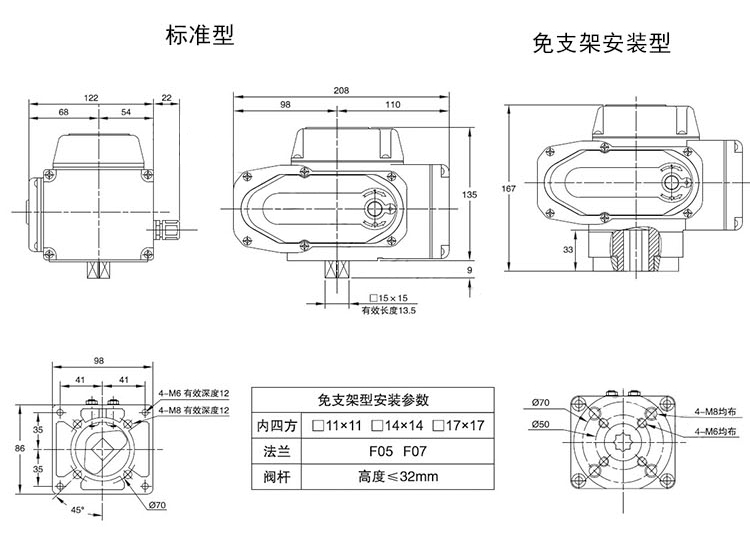

外形尺寸
